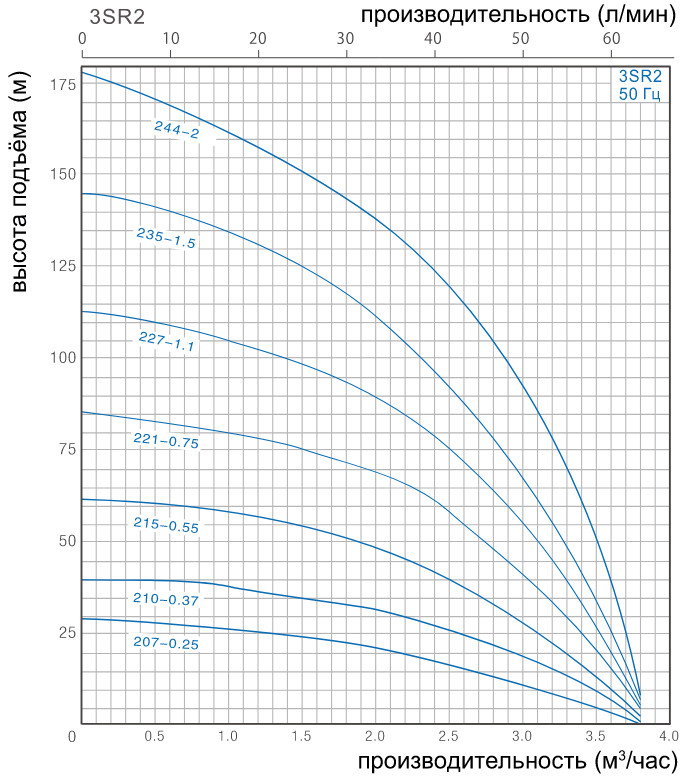

3SRm244-2

Многоступенчатый погружной насос для глубоких скважин состоит из насосной части, располо­женной сверху насоса и однофазного двигателя переменного тока со встроенным конденсатором, выполненных в виде моноблока.
Электродвигатель состоит из ротора, статора, шарикоподшипников и заполнен экологически чистым маслом. Вал электродвигателя имеет двухстороннее механическое уплотнение.
Насосная часть состоит из корпуса, в котором находится приводной вал, рабочие колёса, лопа­точные отводы и направляющие кольца. Вал насоса присоединён к валу электродвигателя с помощью жёсткой муфты.
Нагнетательная камера снабжена сеткой-фильтром для защиты насосной части от механических примесей диаметром более 1,5 мм.
В верхней части электронасоса расположена крышка с внутренней трубной резьбой G1″. Крышка имеет два отверстия для крепления электронасоса тросом.
Соединение электронасоса с питающей сетью осуществляется шнуром с вилкой, имеющей заземляющий контакт.
